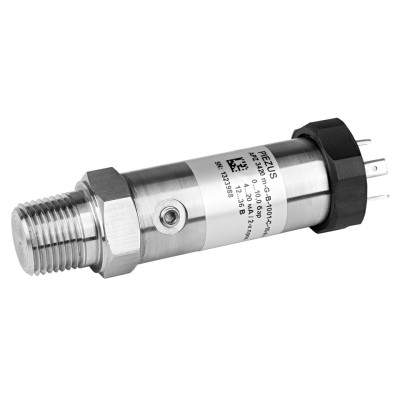

APZ 3420 m

Датчик давления с разделителем сред

Характеристики

Диапазоны давления: от 0...0,1 бар до 0...600 бар, избыточное, абсолютное
Основная погрешность: 0,5 / 0,25 / 0,20% ДИ
Выходной сигнал: 4...20 мА (Exia исполнение - опция); 0...20 мА; 0...10 В; 0...5 В; 0,5...4,5 В; Modbus RTU; HART
Сенсор: кремниевый тензорезистивный
Механическое присоединение: G 1/2ˮ; G 3/4ˮ; G 1ˮ; G 1 1/2ˮ; M20x1,5; Фланцы от DN 25 до DN 80
Температура измеряемой среды: -40…+125 °C (опция: -20…+125/+150 °C; -40…+150 °C; 0…+300 °C)
Температура окружающей среды: -50…+85 °C

Описание

Датчик давления APZ 3420m разработан для применения в высокотемпературных процессах и удовлетворяет требованиям пищевой и химической промышленности. В этом датчике между мембраной и сенсором чувствительного элемента имеется разделитель сред – герметичный отсек, заполненный маслом. Конструкция датчика давления обеспечивает удобство демонтажа и очистки, что часто требуется выполнять в процессе эксплуатации. Присоединение к процессу обеспечивается резьбовым или фланцевым соединением.

Конфигуратор кода заказа

Код заказа:

  • Индикатор с релейным выходом
    1 релейный выход
    4...20 мA
    2-проводный
  • Стабилизированный блок питания
    24 В; 10 Вт
    монтаж на DIN-рейку
    компактный
  • Индикатор с релейными выходами
    2 релейных выхода
    4...20 мA
    2-проводный
  • HART-модем (Преобразователь интерфейсов)
    RS-232
    USB
    78x30x18 мм
  • Клапанный блок двухвентильный
    до 414 бар
    температура среды -54…+232 °С
    двухклапанный
Механическое присоединение
Электрическое присоединение
Файл 3D модели
G 1-1/2" DIN 3852 торцевая мембрана
Кабельный ввод M20x1,5
G 1-1/2" DIN 3852 торцевая мембрана
Кабельный ввод M20x1,5
G 1-1/2" DIN 3852 торцевая мембрана
M12x1 угловой
G 1-1/2" DIN 3852 торцевая мембрана
M12x1 угловой
G 1-1/2" DIN 3852 торцевая мембрана
M12x1 прямой
G 1-1/2" DIN 3852 торцевая мембрана
M12x1 прямой
G 1-1/2" DIN 3852 торцевая мембрана
Кабельный ввод M20x1,5
G 1-1/2" DIN 3852 торцевая мембрана
Кабельный ввод M20x1,5
G 1-1/2" DIN 3852 торцевая мембрана
M12x1 угловой
G 1-1/2" DIN 3852 торцевая мембрана
M12x1 угловой
G 1-1/2" DIN 3852 торцевая мембрана
M12x1 прямой
G 1-1/2" DIN 3852 торцевая мембрана
M12x1 прямой
G 1/2" DIN 3852 торцевая мембрана
Кабельный ввод M20x1,5
G 1/2" DIN 3852 торцевая мембрана
Кабельный ввод M20x1,5
G 1/2" DIN 3852 торцевая мембрана
M12x1 угловой
G 1/2" DIN 3852 торцевая мембрана
M12x1 угловой
G 1/2" DIN 3852 торцевая мембрана
M12x1 прямой
G 1/2" DIN 3852 торцевая мембрана
M12x1 прямой
G 1/2" DIN 3852 торцевая мембрана
Кабельный ввод M20x1,5
G 1/2" DIN 3852 торцевая мембрана
Кабельный ввод M20x1,5
G 1/2" DIN 3852 торцевая мембрана
M12x1 угловой
G 1/2" DIN 3852 торцевая мембрана
M12x1 угловой
G 1/2" DIN 3852 торцевая мембрана
M12x1 прямой
G 1/2" DIN 3852 торцевая мембрана
M12x1 прямой
G 1/2" DIN 3852 усиленная торцевая мембрана
Binder 723
G 1/2" DIN 3852 усиленная торцевая мембрана
Buccaneer
G 1/2" DIN 3852 усиленная торцевая мембрана
Кабельный ввод
G 1/2" DIN 3852 усиленная торцевая мембрана
DIN 43650 A
G 1/2" DIN 3852 усиленная торцевая мембрана
M12x1 угловой
G 1/2" DIN 3852 усиленная торцевая мембрана
M12x1 прямой
G 1/2" DIN 3852 усиленная торцевая мембрана
Binder 723
G 1/2" DIN 3852 усиленная торцевая мембрана
Buccaneer
G 1/2" DIN 3852 усиленная торцевая мембрана
Кабельный ввод
G 1/2" DIN 3852 усиленная торцевая мембрана
DIN 43650 A
G 1/2" DIN 3852 усиленная торцевая мембрана
M12x1 угловой
G 1/2" DIN 3852 усиленная торцевая мембрана
M12x1 прямой
G 1/2" DIN 3852 усиленная торцевая мембрана
Кабельный ввод из нерж. стали
G 1/2" DIN 3852 усиленная торцевая мембрана
Кабельный ввод из нерж. стали
G 1/2" DIN 3852 усиленная торцевая мембрана
Кабельный ввод M20x1,5
G 1/2" DIN 3852 усиленная торцевая мембрана
Кабельный ввод M20x1,5
G 1/2" DIN 3852 усиленная торцевая мембрана
M12x1 угловой
G 1/2" DIN 3852 усиленная торцевая мембрана
M12x1 угловой
G 1/2" DIN 3852 усиленная торцевая мембрана
M12x1 прямой
G 1/2" DIN 3852 усиленная торцевая мембрана
M12x1 прямой
G 1/2" DIN 3852 усиленная торцевая мембрана
Кабельный ввод M20x1,5
G 1/2" DIN 3852 усиленная торцевая мембрана
Кабельный ввод M20x1,5
G 1/2" DIN 3852 усиленная торцевая мембрана
M12x1 угловой
G 1/2" DIN 3852 усиленная торцевая мембрана
M12x1 угловой
G 1/2" DIN 3852 усиленная торцевая мембрана
M12x1 прямой
G 1/2" DIN 3852 усиленная торцевая мембрана
M12x1 прямой
G 1" DIN 3852 торцевая мембрана
Binder 723
G 1" DIN 3852 торцевая мембрана
Buccaneer
G 1" DIN 3852 торцевая мембрана
Кабельный ввод
G 1" DIN 3852 торцевая мембрана
DIN 43650 A
G 1" DIN 3852 торцевая мембрана
M12x1 угловой
G 1" DIN 3852 торцевая мембрана
M12x1 прямой
G 1" DIN 3852 торцевая мембрана
Binder 723
G 1" DIN 3852 торцевая мембрана
Buccaneer
G 1" DIN 3852 торцевая мембрана
Кабельный ввод
G 1" DIN 3852 торцевая мембрана
DIN 43650 A
G 1" DIN 3852 торцевая мембрана
M12x1 угловой
G 1" DIN 3852 торцевая мембрана
M12x1 прямой
G 1" DIN 3852 торцевая мембрана
Кабельный ввод из нерж. стали
G 1" DIN 3852 торцевая мембрана
Кабельный ввод из нерж. стали
G 1" DIN 3852 торцевая мембрана
Кабельный ввод M20x1,5
G 1" DIN 3852 торцевая мембрана
Кабельный ввод M20x1,5
G 1" DIN 3852 торцевая мембрана
M12x1 угловой
G 1" DIN 3852 торцевая мембрана
M12x1 угловой
G 1" DIN 3852 торцевая мембрана
M12x1 прямой
G 1" DIN 3852 торцевая мембрана
M12x1 прямой
G 1" DIN 3852 торцевая мембрана
Кабельный ввод M20x1,5
G 1" DIN 3852 торцевая мембрана
Кабельный ввод M20x1,5
G 1" DIN 3852 торцевая мембрана
M12x1 угловой
G 1" DIN 3852 торцевая мембрана
M12x1 угловой
G 1" DIN 3852 торцевая мембрана
M12x1 прямой
G 1" DIN 3852 торцевая мембрана
M12x1 прямой
G 1" DIN 3852 усиленная торцевая мембрана
Binder 723
G 1" DIN 3852 усиленная торцевая мембрана
Buccaneer
G 1" DIN 3852 усиленная торцевая мембрана
Кабельный ввод
G 1" DIN 3852 усиленная торцевая мембрана
DIN 43650 A
G 1" DIN 3852 усиленная торцевая мембрана
M12x1 угловой
G 1" DIN 3852 усиленная торцевая мембрана
M12x1 прямой
G 1" DIN 3852 усиленная торцевая мембрана
Binder 723
G 1" DIN 3852 усиленная торцевая мембрана
Buccaneer
G 1" DIN 3852 усиленная торцевая мембрана
Кабельный ввод
G 1" DIN 3852 усиленная торцевая мембрана
DIN 43650 A
G 1" DIN 3852 усиленная торцевая мембрана
M12x1 угловой
G 1" DIN 3852 усиленная торцевая мембрана
M12x1 прямой
G 1" DIN 3852 усиленная торцевая мембрана
Кабельный ввод из нерж. стали
G 1" DIN 3852 усиленная торцевая мембрана
Кабельный ввод из нерж. стали
G 1" DIN 3852 усиленная торцевая мембрана
Кабельный ввод M20x1,5
G 1" DIN 3852 усиленная торцевая мембрана
Кабельный ввод M20x1,5
G 1" DIN 3852 усиленная торцевая мембрана
M12x1 угловой
G 1" DIN 3852 усиленная торцевая мембрана
M12x1 угловой
G 1" DIN 3852 усиленная торцевая мембрана
M12x1 прямой
G 1" DIN 3852 усиленная торцевая мембрана
M12x1 прямой
G 1" DIN 3852 усиленная торцевая мембрана
Кабельный ввод M20x1,5
G 1" DIN 3852 усиленная торцевая мембрана
Кабельный ввод M20x1,5
G 1" DIN 3852 усиленная торцевая мембрана
M12x1 угловой
G 1" DIN 3852 усиленная торцевая мембрана
M12x1 угловой
G 1" DIN 3852 усиленная торцевая мембрана
M12x1 прямой
G 1" DIN 3852 усиленная торцевая мембрана
M12x1 прямой
G 3/4" DIN 3852 торцевая мембрана
Binder 723
G 3/4" DIN 3852 торцевая мембрана
Buccaneer
G 3/4" DIN 3852 торцевая мембрана
Кабельный ввод
G 3/4" DIN 3852 торцевая мембрана
DIN 43650 A
G 3/4" DIN 3852 торцевая мембрана
M12x1 угловой
G 3/4" DIN 3852 торцевая мембрана
M12x1 прямой
G 3/4" DIN 3852 торцевая мембрана
Binder 723
G 3/4" DIN 3852 торцевая мембрана
Buccaneer
G 3/4" DIN 3852 торцевая мембрана
Кабельный ввод
G 3/4" DIN 3852 торцевая мембрана
DIN 43650 A
G 3/4" DIN 3852 торцевая мембрана
M12x1 угловой
G 3/4" DIN 3852 торцевая мембрана
M12x1 прямой
G 3/4" DIN 3852 торцевая мембрана
Кабельный ввод из нерж. стали
G 3/4" DIN 3852 торцевая мембрана
Кабельный ввод из нерж. стали
G 3/4" DIN 3852 торцевая мембрана
Кабельный ввод M20x1,5
G 3/4" DIN 3852 торцевая мембрана
Кабельный ввод M20x1,5
G 3/4" DIN 3852 торцевая мембрана
M12x1 угловой
G 3/4" DIN 3852 торцевая мембрана
M12x1 угловой
G 3/4" DIN 3852 торцевая мембрана
M12x1 прямой
G 3/4" DIN 3852 торцевая мембрана
M12x1 прямой
G 3/4" DIN 3852 торцевая мембрана
Кабельный ввод M20x1,5
G 3/4" DIN 3852 торцевая мембрана
Кабельный ввод M20x1,5
G 3/4" DIN 3852 торцевая мембрана
M12x1 угловой
G 3/4" DIN 3852 торцевая мембрана
M12x1 угловой
G 3/4" DIN 3852 торцевая мембрана
M12x1 прямой
G 3/4" DIN 3852 торцевая мембрана
M12x1 прямой
M20x1,5 DIN 3852 торцевая мембрана
Binder 723
M20x1,5 DIN 3852 торцевая мембрана
Buccaneer
M20x1,5 DIN 3852 торцевая мембрана
Кабельный ввод
M20x1,5 DIN 3852 торцевая мембрана
DIN 43650 A
M20x1,5 DIN 3852 торцевая мембрана
DIN 43650 A
M20x1,5 DIN 3852 торцевая мембрана
M12x1 угловой
M20x1,5 DIN 3852 торцевая мембрана
M12x1 прямой
M20x1,5 DIN 3852 торцевая мембрана
Binder 723
M20x1,5 DIN 3852 торцевая мембрана
Buccaneer
M20x1,5 DIN 3852 торцевая мембрана
Кабельный ввод
M20x1,5 DIN 3852 торцевая мембрана
DIN 43650 A
M20x1,5 DIN 3852 торцевая мембрана
M12x1 угловой
M20x1,5 DIN 3852 торцевая мембрана
M12x1 прямой
M20x1,5 DIN 3852 торцевая мембрана
Кабельный ввод из нерж. стали
M20x1,5 DIN 3852 торцевая мембрана
Кабельный ввод из нерж. стали
M20x1,5 DIN 3852 торцевая мембрана
Кабельный ввод M20x1,5
M20x1,5 DIN 3852 торцевая мембрана
Кабельный ввод M20x1,5
M20x1,5 DIN 3852 торцевая мембрана
M12x1 угловой
M20x1,5 DIN 3852 торцевая мембрана
M12x1 угловой
M20x1,5 DIN 3852 торцевая мембрана
M12x1 прямой
M20x1,5 DIN 3852 торцевая мембрана
M12x1 прямой
M20x1,5 DIN 3852 торцевая мембрана
Кабельный ввод M20x1,5
M20x1,5 DIN 3852 торцевая мембрана
Кабельный ввод M20x1,5
M20x1,5 DIN 3852 торцевая мембрана
M12x1 угловой
M20x1,5 DIN 3852 торцевая мембрана
M12x1 угловой
M20x1,5 DIN 3852 торцевая мембрана
M12x1 прямой
M20x1,5 DIN 3852 торцевая мембрана
M12x1 прямой
