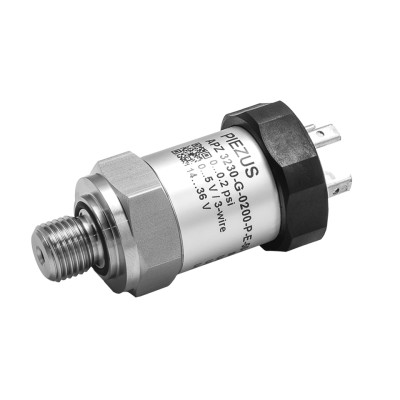

APZ 3230

Датчик низких давлений и разрежений неагрессивных газов

Характеристики

Диапазоны давления: от 6 мбар до 0…1000 мбар, избыточное, вакуумметрическое.
Основная погрешность: 1 / 0,5 / 0,25% ДИ
Выходной сигнал: 4...20 мА (Exia исполнение - опционально); 0...20 мА; 0...10 В; 0...5 В; 0,5...4,5 В; Modbus RTU; HART
Сенсор: кремниевый тензорезистивный
Механическое присоединение: G1/2”; G1/4”; 1/2” NPT; 1/4” NPT; М20х1,5 и другие.
Температура измеряемой среды: -40…+90 °C
Температура окружающей среды: -40…+85 °C

Описание

Датчик давления APZ 3230 с погрешностью до ≤0,25% от диапазона измерений на основе кремниевого тензорезистивного сенсора без разделительной мембраны предназначен для измерения низких давлений и разрежений воздуха и неагрессивных газов.

Конфигуратор кода заказа

Код заказа:

  • -DZ 10
    DZ 10
    Демпфер гидроударов
    до 700 бар
    до +95 °C
    нержавеющая сталь
  • -ZCON 100
    ZCON 100
    -ZCON 100
    Конфигуратор датчиков давления
    4...20 мА
    IP40
    250 г
  • -ANZ 200
    ANZ 200
    Индикатор с релейным выходом
    1 релейный выход
    4...20 мA
    2-проводный
  • -PZ 1024
    PZ 1024
    Стабилизированный блок питания
    24 В; 10 Вт
    монтаж на DIN-рейку
    компактный
  • -ANZ 300
    ANZ 300
    Индикатор с релейными выходами
    2 релейных выхода
    4...20 мA
    2-проводный
  • -VZ 20
    VZ 20
    Клапанный блок двухвентильный
    до 414 бар
    температура среды -54…+232 °С
    двухклапанный
Механическое присоединение
Электрическое присоединение
Файл 3D модели
G 1/2" DIN 3852
Binder 723
APZ3230_G1'2DIN_Binder723.step
G 1/2" DIN 3852
Buccaneer
APZ3230_G1'2DIN_Buccaneer.step
G 1/2" DIN 3852
Кабельный ввод
APZ3230_G1'2DIN_CableGland.step
G 1/2" DIN 3852
DIN 43650 A
APZ3230_G1'2DIN_DIN43650A.step
G 1/2" DIN 3852
M12x1 угловой
APZ3230_G1'2DIN_M12x1-angular.step
G 1/2" DIN 3852
M12x1 прямой
APZ3230_G1'2DIN_M12x1-straight.step
G 1/2" DIN 3852
Кабельный ввод из нерж. стали
APZ3230_G1'2DIN_StainlessSteelCableGland.step
G 1/2" DIN 3852
Кабельный ввод M20x1,5
APZ3230FH_G1'2DIN_CableGlandM20x1,5.step
G 1/2" DIN 3852
Кабельный ввод M20x1,5
APZ3230FH_G1'2DIN_CableGlandM20x1,5_display.step
G 1/2" DIN 3852
M12x1 угловой
APZ3230FH_G1'2DIN_M12x1-angular.step
G 1/2" DIN 3852
M12x1 угловой
APZ3230FH_G1'2DIN_M12x1-angular_display.step
G 1/2" DIN 3852
M12x1 прямой
APZ3230FH_G1'2DIN_M12x1-straight.step
G 1/2" DIN 3852
M12x1 прямой
APZ3230FH_G1'2DIN_M12x1-straight_display.step
G 1/2" EN 837
Binder 723
APZ3230_G1'2EN_Binder723.step
G 1/2" EN 837
Buccaneer
APZ3230_G1'2EN_Buccaneer.step
G 1/2" EN 837
Кабельный ввод
APZ3230_G1'2EN_CableGland.step
G 1/2" EN 837
DIN 43650 A
APZ3230_G1'2EN_DIN43650A.step
G 1/2" EN 837
M12x1 угловой
APZ3230_G1'2EN_M12x1-angular.step
G 1/2" EN 837
M12x1 прямой
APZ3230_G1'2EN_M12x1-straight.step
G 1/2" EN 837
Кабельный ввод из нерж. стали
APZ3230_G1'2EN_StainlessSteelCableGland.step
G 1/2" EN 837
Кабельный ввод M20x1,5
APZ3230FH_G1'2EN_CableGlandM20x1,5.step
G 1/2" EN 837
Кабельный ввод M20x1,5
APZ3230FH_G1'2EN_CableGlandM20x1,5_display.step
G 1/2" EN 837
M12x1 угловой
APZ3230FH_G1'2EN_M12x1-angular.step
G 1/2" EN 837
M12x1 угловой
APZ3230FH_G1'2EN_M12x1-angular_display.step
G 1/2" EN 837
M12x1 прямой
APZ3230FH_G1'2EN_M12x1-straight.step
G 1/2" EN 837
M12x1 прямой
APZ3230FH_G1'2EN_M12x1-straight_display.step
G 1/4" DIN 3852
Binder 723
APZ3230_G1'4DIN_Binder723.step
G 1/4" DIN 3852
Buccaneer
APZ3230_G1'4DIN_Buccaneer.step
G 1/4" DIN 3852
Кабельный ввод
APZ3230_G1'4DIN_CableGland.step
G 1/4" DIN 3852
DIN 43650 A
APZ3230_G1'4DIN_DIN43650A.step
G 1/4" DIN 3852
M12x1 угловой
APZ3230_G1'4DIN_M12x1-angular.step
G 1/4" DIN 3852
M12x1 прямой
APZ3230_G1'4DIN_M12x1-straight.step
G 1/4" DIN 3852
Кабельный ввод из нерж. стали
APZ3230_G1'4DIN_StainlessSteelCableGland.step
G 1/4" DIN 3852
Кабельный ввод M20x1,5
APZ3230FH_G1'4DIN_CableGlandM20x1,5.step
G 1/4" DIN 3852
Кабельный ввод M20x1,5
APZ3230FH_G1'4DIN_CableGlandM20x1,5_display.step
G 1/4" DIN 3852
M12x1 угловой
APZ3230FH_G1'4DIN_M12x1-angular.step
G 1/4" DIN 3852
M12x1 угловой
APZ3230FH_G1'4DIN_M12x1-angular_display.step
G 1/4" DIN 3852
M12x1 прямой
APZ3230FH_G1'4DIN_M12x1-straight.step
G 1/4" DIN 3852
M12x1 прямой
APZ3230FH_G1'4DIN_M12x1-straight_display.step
G 1/4" EN 837
Binder 723
APZ3230_G1'4EN_Binder723.step
G 1/4" EN 837
Buccaneer
APZ3230_G1'4EN_Buccaneer.step
G 1/4" EN 837
Кабельный ввод
APZ3230_G1'4EN_CableGland.step
G 1/4" EN 837
DIN 43650 A
APZ3230_G1'4EN_DIN43650A.step
G 1/4" EN 837
M12x1 угловой
APZ3230_G1'4EN_M12x1-angular.step
G 1/4" EN 837
M12x1 прямой
APZ3230_G1'4EN_M12x1-straight.step
G 1/4" EN 837
Кабельный ввод из нерж. стали
APZ3230_G1'4EN_StainlessSteelCableGland.step
G 1/4" EN 837
Кабельный ввод M20x1,5
APZ3230FH_G1'4EN_CableGlandM20x1,5.step
G 1/4" EN 837
Кабельный ввод M20x1,5
APZ3230FH_G1'4EN_CableGlandM20x1,5_display.step
G 1/4" EN 837
M12x1 угловой
APZ3230FH_G1'4EN_M12x1-angular.step
G 1/4" EN 837
M12x1 угловой
APZ3230FH_G1'4EN_M12x1-angular_display.step
G 1/4" EN 837
M12x1 прямой
APZ3230FH_G1'4EN_M12x1-straight.step
G 1/4" EN 837
M12x1 прямой
APZ3230FH_G1'4EN_M12x1-straight_display.step
G 1/8" DIN 3852
Кабельный ввод M20x1,5
APZ3230FH_G1'8DIN_CableGlandM20x1,5.step
G 1/8" DIN 3852
Кабельный ввод M20x1,5
APZ3230FH_G1'8DIN_CableGlandM20x1,5_display.step
G 1/8" DIN 3852
M12x1 угловой
APZ3230FH_G1'8DIN_M12x1-angular.step
G 1/8" DIN 3852
M12x1 угловой
APZ3230FH_G1'8DIN_M12x1-angular_display.step
G 1/8" DIN 3852
M12x1 прямой
APZ3230FH_G1'8DIN_M12x1-straight.step
G 1/8" DIN 3852
M12x1 прямой
APZ3230FH_G1'8DIN_M12x1-straight_display.step
M10x1 DIN 3852
Binder 723
APZ3230_M10x1DIN_Binder723.step
M10x1 DIN 3852
Buccaneer
APZ3230_M10x1DIN_Buccaneer.step
M10x1 DIN 3852
Кабельный ввод
APZ3230_M10x1DIN_CableGland.step
M10x1 DIN 3852
DIN 43650 A
APZ3230_M10x1DIN_DIN43650A.step
M10x1 DIN 3852
M12x1 угловой
APZ3230_M10x1DIN_M12x1-angular.step
M10x1 DIN 3852
M12x1 прямой
APZ3230_M10x1DIN_M12x1-straight.step
M10x1 DIN 3852
Кабельный ввод из нерж. стали
APZ3230_M10x1DIN_StainlessSteelCableGland.step
M10x1 DIN 3852
Кабельный ввод M20x1,5
APZ3230FH_M10x1DIN_CableGlandM20x1,5.step
M10x1 DIN 3852
Кабельный ввод M20x1,5
APZ3230FH_M10x1DIN_CableGlandM20x1,5_display.step
M10x1 DIN 3852
M12x1 угловой
APZ3230FH_M10x1DIN_M12x1-angular.step
M10x1 DIN 3852
M12x1 угловой
APZ3230FH_M10x1DIN_M12x1-angular_display.step
M10x1 DIN 3852
M12x1 прямой
APZ3230FH_M10x1DIN_M12x1-straight.step
M10x1 DIN 3852
M12x1 прямой
APZ3230FH_M10x1DIN_M12x1-straight_display.step
M12x1,5 DIN 3852
Binder 723
APZ3230_M12x1,5DIN_Binder723.step
M12x1,5 DIN 3852
Buccaneer
APZ3230_M12x1,5DIN_Buccaneer.step
M12x1,5 DIN 3852
Кабельный ввод
APZ3230_M12x1,5DIN_CableGland.step
M12x1,5 DIN 3852
DIN 43650 A
APZ3230_M12x1,5DIN_DIN43650A.step
M12x1,5 DIN 3852
M12x1 угловой
APZ3230_M12x1,5DIN_M12x1-angular.step
M12x1,5 DIN 3852
M12x1 прямой
APZ3230_M12x1,5DIN_M12x1-straight.step
M12x1,5 DIN 3852
Кабельный ввод из нерж. стали
APZ3230_M12x1,5DIN_StainlessSteelCableGland.step
M12x1,5 DIN 3852
Кабельный ввод M20x1,5
APZ3230FH_M12x1,5DIN_CableGlandM20x1,5.step
M12x1,5 DIN 3852
Кабельный ввод M20x1,5
APZ3230FH_M12x1,5DIN_CableGlandM20x1,5_display.step
M12x1,5 DIN 3852
M12x1 угловой
APZ3230FH_M12x1,5DIN_M12x1-angular.step
M12x1,5 DIN 3852
M12x1 угловой
APZ3230FH_M12x1,5DIN_M12x1-angular_display.step
M12x1,5 DIN 3852
M12x1 прямой
APZ3230FH_M12x1,5DIN_M12x1-straight.step
M12x1,5 DIN 3852
M12x1 прямой
APZ3230FH_M12x1,5DIN_M12x1-straight_display.step
M12x1,25 DIN 3852
Кабельный ввод M20x1,5
APZ3230FH_M12x1,25DIN_CableGlandM20x1,5.step
M12x1,25 DIN 3852
Кабельный ввод M20x1,5
APZ3230FH_M12x1,25DIN_CableGlandM20x1,5_display.step
M12x1,25 DIN 3852
M12x1 угловой
APZ3230FH_M12x1,25DIN_M12x1-angular.step
M12x1,25 DIN 3852
M12x1 угловой
APZ3230FH_M12x1,25DIN_M12x1-angular_display.step
M12x1,25 DIN 3852
M12x1 прямой
APZ3230FH_M12x1,25DIN_M12x1-straight.step
M12x1,25 DIN 3852
M12x1 прямой
APZ3230FH_M12x1,25DIN_M12x1-straight_display.step
M12x1 DIN 3852
Binder 723
APZ3230_M12x1DIN_Binder723.step
M12x1 DIN 3852
Buccaneer
APZ3230_M12x1DIN_Buccaneer.step
M12x1 DIN 3852
Кабельный ввод
APZ3230_M12x1DIN_CableGland.step
M12x1 DIN 3852
DIN 43650 A
APZ3230_M12x1DIN_DIN43650A.step
M12x1 DIN 3852
M12x1 угловой
APZ3230_M12x1DIN_M12x1-angular.step
M12x1 DIN 3852
M12x1 прямой
APZ3230_M12x1DIN_M12x1-straight.step
M12x1 DIN 3852
Кабельный ввод из нерж. стали
APZ3230_M12x1DIN_StainlessSteelCableGland.step
M12x1 DIN 3852
Кабельный ввод M20x1,5
APZ3230FH_M12x1DIN_CableGlandM20x1,5.step
M12x1 DIN 3852
Кабельный ввод M20x1,5
APZ3230FH_M12x1DIN_CableGlandM20x1,5_display.step
M12x1 DIN 3852
M12x1 угловой
APZ3230FH_M12x1DIN_M12x1-angular.step
M12x1 DIN 3852
M12x1 угловой
APZ3230FH_M12x1DIN_M12x1-angular_display.step
M12x1 DIN 3852
M12x1 прямой
APZ3230FH_M12x1DIN_M12x1-straight.step
M12x1 DIN 3852
M12x1 прямой
APZ3230FH_M12x1DIN_M12x1-straight_display.step
M20x1,5 DIN 3852
Binder 723
APZ3230_M20x1,5DIN_Binder723.step
M20x1,5 DIN 3852
Buccaneer
APZ3230_M20x1,5DIN_Buccaneer.step
M20x1,5 DIN 3852
Кабельный ввод
APZ3230_M20x1,5DIN_CableGland.step
M20x1,5 DIN 3852
DIN 43650 A
APZ3230_M20x1,5DIN_DIN43650A.step
M20x1,5 DIN 3852
M12x1 угловой
APZ3230_M20x1,5DIN_M12x1-angular.step
M20x1,5 DIN 3852
M12x1 прямой
APZ3230_M20x1,5DIN_M12x1-straight.step
M20x1,5 DIN 3852
Кабельный ввод из нерж. стали
APZ3230_M20x1,5DIN_StainlessSteelCableGland.step
M20x1,5 DIN 3852
Кабельный ввод M20x1,5
APZ3230FH_M20x1,5DIN_CableGlandM20x1,5.step
M20x1,5 DIN 3852
Кабельный ввод M20x1,5
APZ3230FH_M20x1,5DIN_CableGlandM20x1,5_display.step
M20x1,5 DIN 3852
M12x1 угловой
APZ3230FH_M20x1,5DIN_M12x1-angular.step
M20x1,5 DIN 3852
M12x1 угловой
APZ3230FH_M20x1,5DIN_M12x1-angular_display.step
M20x1,5 DIN 3852
M12x1 прямой
APZ3230FH_M20x1,5DIN_M12x1-straight.step
M20x1,5 DIN 3852
M12x1 прямой
APZ3230FH_M20x1,5DIN_M12x1-straight_display.step
M20x1,5 EN 837
Binder 723
APZ3230_M20x1,5EN_Binder723.step
M20x1,5 EN 837
Buccaneer
APZ3230_M20x1,5EN_Buccaneer.step
M20x1,5 EN 837
Кабельный ввод
APZ3230_M20x1,5EN_CableGland.step
M20x1,5 EN 837
DIN 43650A
APZ3230_M20x1,5EN_DIN 43650A.step
M20x1,5 EN 837
M12x1 угловой
APZ3230_M20x1,5EN_M12x1-angular.step
M20x1,5 EN 837
M12x1 прямой
APZ3230_M20x1,5EN_M12x1-straight.step
M20x1,5 EN 837
Кабельный ввод из нерж. стали
APZ3230_M20x1,5EN_StainlessSteelCableGland.step
M20x1,5 EN 837
Кабельный ввод M20x1,5
APZ3230FH_M20x1,5EN_CableGlandM20x1,5.step
M20x1,5 EN 837
Кабельный ввод M20x1,5
APZ3230FH_M20x1,5EN_CableGlandM20x1,5_display.step
M20x1,5 EN 837
M12x1 угловой
APZ3230FH_M20x1,5EN_M12x1-angular.step
M20x1,5 EN 837
M12x1 угловой
APZ3230FH_M20x1,5EN_M12x1-angular_display.step
M20x1,5 EN 837
M12x1 прямой
APZ3230FH_M20x1,5EN_M12x1-straight.step
M20x1,5 EN 837
M12x1 прямой
APZ3230FH_M20x1,5EN_M12x1-straight_display.step
M16x1,5 DIN 3852
Binder 723
APZ3230_M16x1,5DIN_Binder723.step
M16x1,5 DIN 3852
Buccaneer
APZ3230_M16x1,5DIN_Buccaneer.step
M16x1,5 DIN 3852
Кабельный ввод
APZ3230_M16x1,5DIN_CableGland.step
M16x1,5 DIN 3852
DIN 43650 A
APZ3230_M16x1,5DIN_DIN43650A.step
M16x1,5 DIN 3852
M12x1 угловой
APZ3230_M16x1,5DIN_M12x1-angular.step
M16x1,5 DIN 3852
M12x1 прямой
APZ3230_M16x1,5DIN_M12x1-straight.step
M16x1,5 DIN 3852
Кабельный ввод из нерж. стали
APZ3230_M16x1,5DIN_StainlessSteelCableGland.step
1/4" NPT
Binder 723
APZ3230_1'4NPT_Binder723.step
1/4" NPT
Buccaneer
APZ3230_1'4NPT_Buccaneer.step
1/4" NPT
DIN 43650 A
APZ3230_1'4NPT_DIN43650A.step
1/4" NPT
M12x1 угловой
APZ3230_1'4NPT_M12x1-angular.step
1/4" NPT
M12x1 прямой
APZ3230_1'4NPT_M12x1-straight.step
1/4" NPT
Кабельный ввод из нерж. стали
APZ3230_1'4NPT_StainlessSteelCableGland.step
M12x1,5 EN 837
Binder 723
APZ3230_M12x1,5EN_Binder723.step
M12x1,5 EN 837
Buccaneer
APZ3230_M12x1,5EN_Buccaneer.step
M12x1,5 EN 837
Кабельный ввод
APZ3230_M12x1,5EN_CableGland.step
M12x1,5 EN 837
DIN 43650 A
APZ3230_M12x1,5EN_DIN43650A.step
M12x1,5 EN 837
M12x1 угловой
APZ3230_M12x1,5EN_M12x1-angular.step
M12x1,5 EN 837
M12x1 прямой
APZ3230_M12x1,5EN_M12x1-straight.step
M12x1,5 EN 837
Кабельный ввод из нерж. стали
APZ3230_M12x1,5EN_StainlessSteelCableGland.step
1/2" NPT
Binder 723
APZ3230_1'2NPT_Binder723.step
1/2" NPT
Buccaneer
APZ3230_1'2NPT_Buccaneer.step
1/2" NPT
Кабельный ввод
APZ3230_1'2NPT_CableGland.step
1/2" NPT
DIN 43650 A
APZ3230_1'2NPT_DIN43650A.step
1/2" NPT
M12x1 угловой
APZ3230_1'2NPT_M12x1-angular.step
1/2" NPT
M12x1 прямой
APZ3230_1'2NPT_M12x1-straight.step
1/2" NPT
Кабельный ввод из нерж. стали
APZ3230_1'2NPT_StainlessSteelCableGland.step
M12x1 EN 837
Binder 723
APZ3230_M12x1EN_Binder723.step
M12x1 EN 837
Buccaneer
APZ3230_M12x1EN_Buccaneer.step
M12x1 EN 837
Кабельный ввод
APZ3230_M12x1EN_CableGland.step
M12x1 EN 837
DIN 43650 A
APZ3230_M12x1EN_DIN43650A.step
M12x1 EN 837
M12x1 угловой
APZ3230_M12x1EN_M12x1-angular.step
M12x1 EN 837
M12x1 прямой
APZ3230_M12x1EN_M12x1-straight.step
M12x1 EN 837
Кабельный ввод из нерж. стали
APZ3230_M12x1EN_StainlessSteelCableGland.step
    Возможно вас заинтересует
    • -APZ 3240
      APZ 3240
      -APZ 3240
      Датчик давления
      для агрессивных
      сред
      0...10 бар,
      избыточное, абсолютное
      0,5 / 0,25 / 0,20% ДИ
      Материал корпуса: PVC; PVDF; сталь 316L
    • -DZ 10
      DZ 10
      Демпфер
      гидроударов
      до 700 бар
      до +95 °C
      нержавеющая сталь
    • -ANZ 200
      ANZ 200
      Индикатор
      с релейным выходом
      1 релейный выход
      4...20 мA
      2-проводный
    • -PCON 300
      PCON 300
      -PCON 300
      HART-модем
      (Преобразователь интерфейсов)
      RS-232
      USB
      78x30x18 мм
    • -VZ 20
      VZ 20
      Клапанный блок
      двухвентильный
      до 414 бар
      температура среды -54…+232 °С
      двухклапанный

    Продукция

    Поддержка

    Компания

    109316, г. Москва, Волгоградский проспект, д. 42, корп.5 (адрес отгрузки уточняйте у менеджера)

    +7 (495) 796-92-20

    8 800 707-75-26бесплатно по РФ

    ISO 9001:2015 CERTIFIED

    “ Новые разработки, постоянное совершенствование существующей продукции, квалифицированный сервис и техническая поддержка являются основными приоритетами PIEZUS ”
