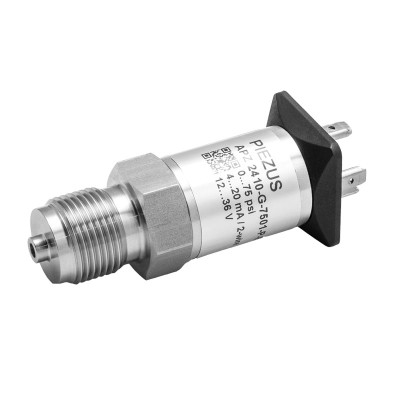

APZ 2410

Бюджетный многодиапазонный датчик давления OEM серии

Характеристики

Диапазоны давления: от 0...1 бар до 0...160 бар, избыточное
Основная погрешность: ±1% ДИ наивысшего выбранного диапазона
Выходной сигнал: 4...20 мА / 2-пров.
Сенсор: керамический тензорезистивный
Механическое присоединение: G1/2”; G1/4”; М20х1,5 и другие.
Температура измеряемой среды: -25…+135 °C
Температура окружающей среды: -25…+85 °C

Описание

Датчик давления APZ 2410 OEM серии для общепромышленного применения с погрешностью ≤1% от диапазона измерений на основе сенсора с керамической мембраной. Могут изготавливаться в многодиапазонном исполнении. Для переключения диапазонов и корректировки нулевого значения используется конфигуратор ZCON 100 (поставляется отдельно).

Конфигуратор кода заказа

Код заказа:

Сформированный код заказа Вы можете использовать при обращении в компанию PIEZUS. Отправьте заявку на zakaz@piezus.ru или заполните форму ниже.

  • -DZ 10
    DZ 10
    Демпфер гидроударов
    до 700 бар
    до +95 °C
    нержавеющая сталь
  • -ZCON 100
    ZCON 100
    -ZCON 100
    Конфигуратор датчиков давления
    4...20 мА
    IP40
    250 г
  • -ANZ 200
    ANZ 200
    Индикатор с релейным выходом
    1 релейный выход
    4...20 мA
    2-проводный
  • -PZ 1024
    PZ 1024
    Стабилизированный блок питания
    24 В; 10 Вт
    монтаж на DIN-рейку
    компактный
  • -VZ 20
    VZ 20
    Клапанный блок двухвентильный
    до 414 бар
    температура среды -54…+232 °С
    двухклапанный
Механическое присоединение
Электрическое присоединение
Файл 3D модели
G 1/2" EN 837
AMP superseal 3-pin
APZ2410_G1'2EN_AMP.step
G 1/2" EN 837
Кабельный ввод с кабелем (длина по запросу)
APZ2410_G1'2EN_CableGland#2.step
G 1/2" EN 837
DIN 43650 A
APZ2410_G1'2EN_DIN43650A.step
G 1/2" EN 837
DIN 43650 C
APZ2410_G1'2EN_DIN43650C.step
G 1/2" EN 837
M12x1 прямой
APZ2410_G1'2EN_M12x1-straight.step
G 1/2" EN 837
Packard
APZ2410_G1'2EN_Packard.step
G 1/4" DIN 3852
AMP superseal 3-pin
APZ2410_G1'4DIN_AMP.step
G 1/4" DIN 3852
Кабельный ввод с кабелем (длина по запросу)
APZ2410_G1'4DIN_CableGland#2.step
G 1/4" DIN 3852
DIN 43650 A
APZ2410_G1'4DIN_DIN43650A.step
G 1/4" DIN 3852
DIN 43650 C
APZ2410_G1'4DIN_DIN43650C.step
G 1/4" DIN 3852
M12x1 прямой
APZ2410_G1'4DIN_M12x1-straight.step
G 1/4" DIN 3852
Packard
APZ2410_G1'4DIN_Packard.step
G 1/4" EN 837
AMP superseal 3-pin
APZ2410_G1'4EN_AMP.step
G 1/4" EN 837
Кабельный ввод с кабелем (длина по запросу)
APZ2410_G1'4EN_CableGland#2.step
G 1/4" EN 837
DIN 43650 A
APZ2410_G1'4EN_DIN43650A.step
G 1/4" EN 837
DIN 43650 C
APZ2410_G1'4EN_DIN43650C.step
G 1/4" EN 837
M12x1 прямой
APZ2410_G1'4EN_M12x1-straight.step
G 1/4" EN 837
Packard
APZ2410_G1'4EN_Packard.step
M12x1 DIN 3852
AMP superseal 3-pin
APZ2410_M12x1DIN_AMP.step
M12x1 DIN 3852
Кабельный ввод с кабелем (длина по запросу)
APZ2410_M12x1DIN_CableGland#2.step
M12x1 DIN 3852
DIN 43650 A
APZ2410_M12x1DIN_DIN43650A.step
M12x1 DIN 3852
DIN 43650 C
APZ2410_M12x1DIN_DIN43650C.step
M12x1 DIN 3852
M12x1 прямой
APZ2410_M12x1DIN_M12x1-straight.step
M12x1 DIN 3852
Packard
APZ2410_M12x1DIN_Packard.step
M20x1,5 EN 837
AMP superseal 3-pin
APZ2410_M20x1,5EN_AMP.step
M20x1,5 EN 837
Кабельный ввод с кабелем (длина по запросу)
APZ2410_M20x1,5EN_CableGland#2.step
M20x1,5 EN 837
DIN 43650 A
APZ2410_M20x1,5EN_DIN43650A.step
M20x1,5 EN 837
DIN 43650 C
APZ2410_M20x1,5EN_DIN43650C.step
M20x1,5 EN 837
M12x1 прямой
APZ2410_M20x1,5EN_M12x1-straight.step
M20x1,5 EN 837
Packard
APZ2410_M20x1,5EN_Packard.step
M14x1,5 DIN 3852
AMP superseal 3-pin
APZ2410_M14x1,5DIN_AMP.step
M14x1,5 DIN 3852
Кабельный ввод с кабелем (длина по запросу)
APZ2410_M14x1,5DIN_CableGland#2.step
M14x1,5 DIN 3852
DIN 43650 A
APZ2410_M14x1,5DIN_DIN43650A.step
M14x1,5 DIN 3852
DIN 43650 C
APZ2410_M14x1,5DIN_DIN43650C.step
M14x1,5 DIN 3852
M12x1 прямой
APZ2410_M14x1,5DIN_M12x1-straight.step
M14x1,5 DIN 3852
Packard
APZ2410_M14x1,5DIN_Packard.step
M16x1,5 DIN 3852
AMP superseal 3-pin
APZ2410_M16x1,5DIN_AMP.step
M16x1,5 DIN 3852
Кабельный ввод с кабелем (длина по запросу)
APZ2410_M16x1,5DIN_CableGland#2.step
M16x1,5 DIN 3852
DIN 43650 A
APZ2410_M16x1,5DIN_DIN43650A.step
M16x1,5 DIN 3852
DIN 43650 C
APZ2410_M16x1,5DIN_DIN43650C.step
M16x1,5 DIN 3852
M12x1 прямой
APZ2410_M16x1,5DIN_M12x1-straight.step
M16x1,5 DIN 3852
Packard
APZ2410_M16x1,5DIN_Packard.step
NPT 1/2"
AMP superseal 3-pin
APZ2410_NPT1'2_AMP.step
NPT 1/2"
Кабельный ввод с кабелем (длина по запросу)
APZ2410_NPT1'2_CableGland#2.step
NPT 1/2"
DIN 43650 A
APZ2410_NPT1'2_DIN43650A.step
NPT 1/2"
DIN 43650 C
APZ2410_NPT1'2_DIN43650C.step
NPT 1/2"
M12x1 прямой
APZ2410_NPT1'2_M12x1-straight.step
NPT 1/2"
Packard
APZ2410_NPT1'2_Packard.step
NPT 1/4"
AMP superseal 3-pin
APZ2410_NPT1'4_AMP.step
NPT 1/4"
Кабельный ввод с кабелем (длина по запросу)
APZ2410_NPT1'4_CableGland#2.step
NPT 1/4"
DIN 43650 A
APZ2410_NPT1'4_DIN43650A.step
NPT 1/4"
DIN 43650 C
APZ2410_NPT1'4_DIN43650C.step
NPT 1/4"
M12x1 прямой
APZ2410_NPT1'4_M12x1-straight.step
NPT 1/4"
Packard
APZ2410_NPT1'4_Packard.step
