Характеристики
Диапазоны давлений: от 0…6 бар до 0…250 бар
Тип давления: избыточное
Основная погрешность : ±0,5% ДИ
Выходной сигнал: 4…20 мА / 2-х пров.; 0,5…4,5 В / 3-х пров.; 10…90% Vпит (ратиометрический)
Сенсор: цельнометаллический с кремниевым пьезорезистивным чувствительным элементом, герметизированным стеклом (glass microfused).
Механические присоединения: G ¼” DIN 3852, form E; M14x1,5 DIN 3852, form E; G ¼” EN 837, M12x1 DIN 3852
Температура измеряемой среды: -50…120 °C
Температура окружающей среды: -50…85 °C
Описание
Датчик давления с цельнометаллическим сенсором с кремниевым пьезорезистивным чувствительным элементом, герметизированным стеклом (glass microfused).

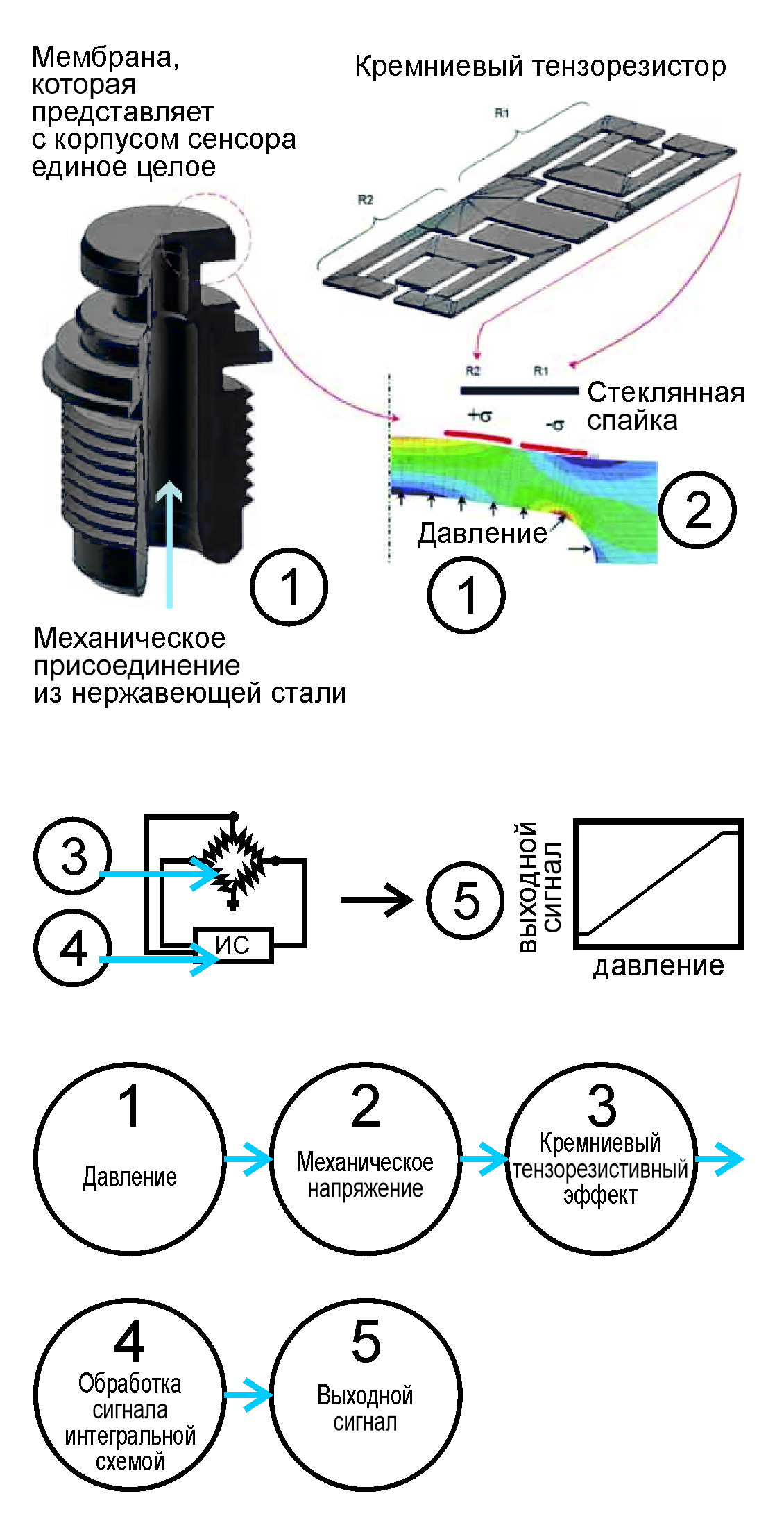

Цельнометаллический сенсор датчика произведен из высокопрочной нержавеющей стали 17-4 PH. На мембране, которая представляет с корпусом сенсора единое целое, установлены кремниевые чувствительные пьезорезистивные элементы путем их микроспекания высокотемпературным стеклом. Такая конструкция сенсора обладает рядом существенных преимуществ:
- высокая прочность конструкции - выдерживает 10-ти кратные перегрузки (в сравнении с 2х-3х кратными перегрузками у традиционных кремниевых пьезорезистивных сенсоров)
- отсутствие заполнения маслом, что исключает попадание масла в процесс
- стойкость к вибрациям и гидроударам
- температурный диапазон от -40 до +150С - шире чем у традиционных кремниевых пьезорезистивных сенсоров
- высокая точность и стабильность метрологических характеристик – лучше, чем у традиционных тонкопленочных сенсоров, используемых в машиностроении
Датчики давления с сенсорами на основе кремниевого преобразователя, герметизированного стеклом, превосходят другие типы в приложениях, где требуются: высокая точность, долговременная стабильность и устойчивость к экстремальным условиям.
ПРИМЕНЕНИЕ:
- измерение давления в топливных системах
- гидравлические системы
- медицинская техника
- и прочие применения, где важны исключительная надежность и где недопустимо попадание масла в процесс работа в условиях высоких давлений (до 3000 бар), вибрации, высоких температур, в агрессивных средах.
