APZ 3020

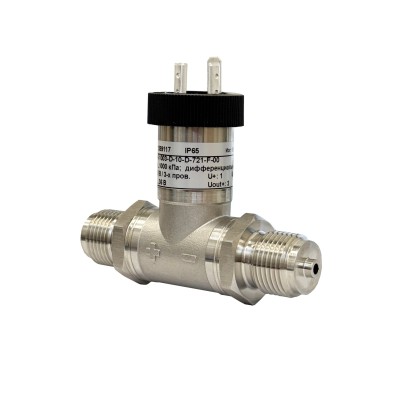

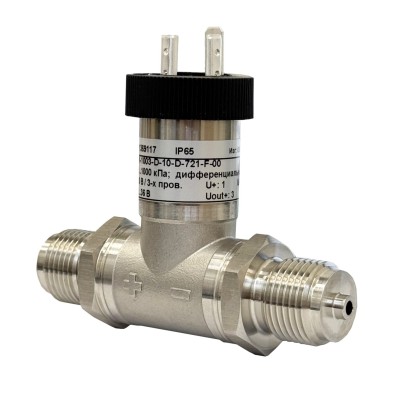

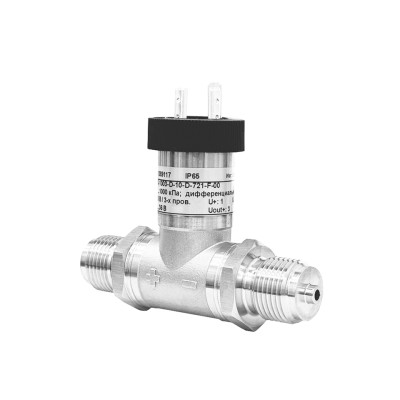

Компактный датчик дифференциального давления

Характеристики

Диапазоны давления: от 0...0,1 бар до 0...25 бар, дифференциальное
Основная погрешность: 0,5 / 0,25% ДИ
Выходной сигнал: 4...20 мА (Exia исполнение - опционально); 0...20 мА; 0...10 В; 0...5 В; 0,5...4,5 В; Modbus RTU; HART
Сенсор: кремниевый тензорезистивный
Механическое присоединение: М20х1,5; G1/2”; М12х1,5 ГОСТ 22525 группа 2
Температура измеряемой среды: -40…+125 °C
Температура окружающей среды: -40…+85 °C

Описание

Компактный датчик дифференциального давления APZ 3020 для широкого спектра промышленных применений на основе дифференциального сенсора с разделительной мембраной из нержавеющей стали и погрешностью до ≤0,25% от диапазона измерений.

Конфигуратор кода заказа

Код заказа:

  • Демпфер гидроударов
    до 700 бар
    до +95 °C
    нержавеющая сталь
  • Конфигуратор датчиков давления
    4...20 мА
    IP40
    250 г
  • Индикатор с релейным выходом
    1 релейный выход
    4...20 мA
    2-проводный
  • Стабилизированный блок питания
    24 В; 10 Вт
    монтаж на DIN-рейку
    компактный
  • Индикатор с релейными выходами
    2 релейных выхода
    4...20 мA
    2-проводный
  • HART-модем (Преобразователь интерфейсов)
    RS-232
    USB
    78x30x18 мм
Механическое
присоединение
Электрическое
присоединение
Файл
3D модели
G 1/2" EN 837Binder 723APZ3020_G1'2EN-axial_Binder.step
G 1/2" EN 837BuccaneerAPZ3020_G1'2EN-axial_Buccaneer.step
G 1/2" EN 837Кабельный вводAPZ3020_G1'2EN-axial_CableGland.step
G 1/2" EN 837DIN 43650 AAPZ3020_G1'2EN-axial_DIN43650A.step
G 1/2" EN 837M12x1 угловойAPZ3020_G1'2EN-axial_M12x1-angular.step
G 1/2" EN 837M12x1 прямойAPZ3020_G1'2EN-axial_M12x1-straight.step
G 1/2" EN 837Кабельный ввод из нерж. сталиAPZ3020_G1'2EN-axial_StainlessSteelCableGland.step
M20x1,5 EN 837Binder 723APZ3020_M20x1,5EN-axial_Binder.step
M20x1,5 EN 837BuccaneerAPZ3020_M20x1,5EN-axial_Buccaneer.step
M20x1,5 EN 837Кабельный вводAPZ3020_M20x1,5EN-axial_CableGland.step
M20x1,5 EN 837DIN 43650 AAPZ3020_M20x1,5EN-axial_DIN43650A.step
M20x1,5 EN 837M12x1 угловойAPZ3020_M20x1,5EN-axial_M12x1-angular.step
M20x1,5 EN 837M12x1 прямойAPZ3020_M20x1,5EN-axial_M12x1-straight.step
M20x1,5 EN 837Кабельный ввод из нерж. сталиAPZ3020_M20x1,5EN-axial_StainlessSteelCableGland.step
G 1/4" внутр. резьбаBinder 723APZ3020_G1'4-internal-axial_Binder.step
G 1/4" внутр. резьбаBuccaneerAPZ3020_G1'4-internal-axial_Buccaneer.step
G 1/4" внутр. резьбаКабельный вводAPZ3020_G1'4-internal-axial_CableGland.step
G 1/4" внутр. резьбаDIN 43650 AAPZ3020_G1'4-internal-axial_DIN43650A.step
G 1/4" внутр. резьбаM12x1 угловойAPZ3020_G1'4-internal-axial_M12x1-angular.step
G 1/4" внутр. резьбаM12x1 прямойAPZ3020_G1'4-internal-axial_M12x1-straight.step
G 1/4" внутр. резьбаКабельный ввод из нерж. сталиAPZ3020_G1'4-internal-axial_StainlessSteelCableGland.step
M12x1,5 EN 837Binder 723APZ3020_M12x1,5EN-axial_Binder.step
M12x1,5 EN 837BuccaneerAPZ3020_M12x1,5EN-axial_Buccaneer.step
M12x1,5 EN 837Кабельный вводAPZ3020_M12x1,5EN-axial_CableGland.step
M12x1,5 EN 837DIN 43650 AAPZ3020_M12x1,5EN-axial_DIN43650A.step
M12x1,5 EN 837M12x1 угловойAPZ3020_M12x1,5EN-axial_M12x1-angular.step
M12x1,5 EN 837M12x1 прямойAPZ3020_M12x1,5EN-axial_M12x1-straight.step
M12x1,5 EN 837Кабельный ввод из нерж. сталиAPZ3020_M12x1,5EN-axial_StainlessSteelCableGland.step
