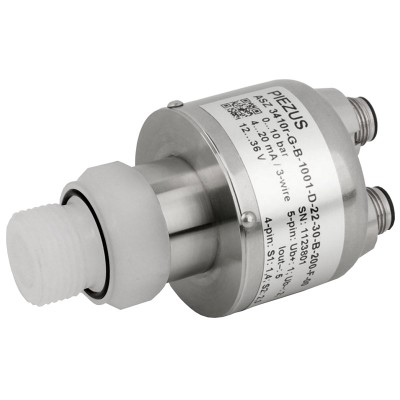

ASZ 3410 r

Бюджетное реле давления

Характеристики

Диапазоны давления: от 0...0,6 бар до 0... 600 бар
Измеряемое давление: избыточное, абсолютное, вакуумметрическое
Основная погрешность: 0,5% ДИ
Выходной сигнал:
аналоговый: 4...20 мА (3-пров.);
дискретный: «сухой контакт»;
цифровой: P-Conf
Сенсор: кремниевый тензорезистивный
Механическое присоединение: M20x1,5; G1/2”; G1/4”; 1/4” NPT и другие
Температура измеряемой среды: -25…+135 °C
Температура окружающей среды: -40…+70 °C

Описание

Многофункциональное интеллектуальное реле давления ASZ 3410r с погрешностью до ≤0,5% от диапазона измерений на основе сенсора с керамической разделительной мембраной. Обеспечивает сравнение текущего значения давления с установленными границами и выдачу двух независимых дискретных сигналов при выходе контролируемого параметра за границы по выбранному алгоритму работы (гистерезис, окно, импульс). Требуемый алгоритм работы устанавливается пользователем.

Конфигуратор кода заказа

Код заказа:

  • Демпфер гидроударов
    до 700 бар
    до +95 °C
    нержавеющая сталь
  • Коммуникационный кабель
    Разъем: M12x1, 5-конт
    USB
    Длина кабеля: 50 см
  • Клапанный блок двухвентильный
    до 414 бар
    температура среды -54…+232 °С
    двухклапанный
Механическое
присоединение
Электрическое
присоединение
Файл
3D модели
G 1/2" DIN 3852M12x1 прямойASZ3410r_G1'2DIN_M12x1-straight.step
G 1/2" EN 837M12x1 прямойASZ3410r_G1'2EN_M12x1-straight.step
G 1/4" DIN 3852M12x1 прямойASZ3410r_G1'4DIN_M12x1-straight.step
G 1/4" EN 837M12x1 прямойASZ3410r_G1'4EN_M12x1-straight.step
M20x1,5 DIN 3852M12x1 прямойASZ3410r_M20x1,5DIN_M12x1-straight.step
G 1/2" DIN 3852, открытый порт, материал: PVDFM12x1 прямойASZ3410r_G1'2DIN-openport-pvdf_M12x1-straight.step
M20x1,5 DIN 3852, открытый порт, материал: PVDFM12x1 прямойASZ3410r_M20x1,5DIN-openport-pvdf_M12x1-straight.step
1/2"NPTM12x1 прямойASZ3410r_1'2NPT_M12x1-straight.step
1/4"NPTM12x1 прямойASZ3410r_1'4NPT_M12x1-straight.step
