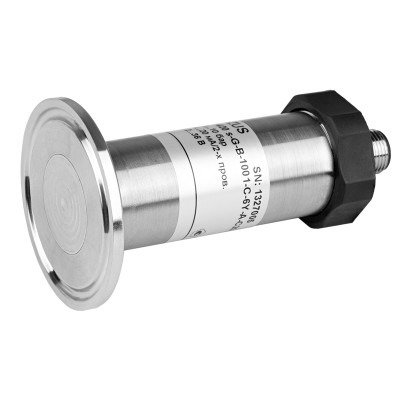

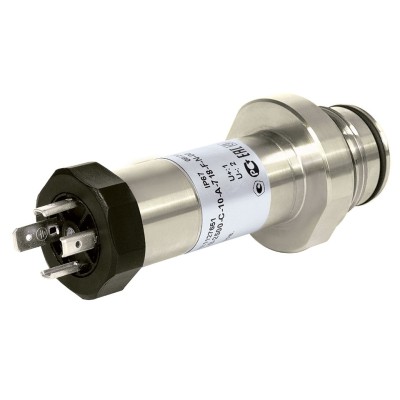

APZ 3420 s

Гигиенический датчик давления с разделителем сред

Характеристики

Диапазоны давления: от 0...0,1 бар до 0...40 бар, избыточное, абсолютное
Основная погрешность: 0,5 / 0,25 / 0,20% ДИ
Выходной сигнал: 4...20 мА (Exia - опция); 0...20 мА; 0...10 В; 0...5 В; 0,5...4,5 В; Modbus RTU; HART
Сенсор: кремниевый тензорезистивный
Механическое присоединение: молочная гайка: DN 25, DN 40 и DN 50; Clamp: DN 1’’, DN 1 1/2’’, DN 2’’
Температура измеряемой среды: -40…+125 °C (опция: -20…+125/+150 °C; -40…+150 °C; 0…+300 °C)
Температура окружающей среды: -50…+85 °C

Описание

Датчик давления APZ 3420s с разделителем сред и гигиеническими присоединениями удовлетворяет самым строгим требованиям пищевой и фармацевтической промышленности. В этом датчике между мембраной и сенсором чувствительного элемента имеется разделитель сред – герметичный отсек, заполненный маслом. Конструкция датчика обеспечивает удобство демонтажа и очистки, что часто требуется выполнять в процессе эксплуатации. Присоединение к процессу обеспечивается Clamp соединением или молочной гайкой.

Конфигуратор кода заказа

Код заказа:

  • Конфигуратор датчиков давления
    4...20 мА
    IP40
    250 г
  • Индикатор с релейным выходом
    1 релейный выход
    4...20 мA
    2-проводный
  • Стабилизированный блок питания
    24 В; 10 Вт
    монтаж на DIN-рейку
    компактный
  • Индикатор с релейными выходами
    2 релейных выхода
    4...20 мA
    2-проводный
  • HART-модем (Преобразователь интерфейсов)
    RS-232
    USB
    78x30x18 мм
Механическое присоединение
Электрическое присоединение
Файл 3D модели
Clamp DIN 32676, DN 1"
Binder 723
Clamp DIN 32676, DN 1"
Buccaneer
Clamp DIN 32676, DN 1"
Кабельный ввод
Clamp DIN 32676, DN 1"
DIN 43650 A
Clamp DIN 32676, DN 1"
M12x1 угловой
Clamp DIN 32676, DN 1"
M12x1 прямой
Clamp DIN 32676, DN 1"
Кабельный ввод из нерж. стали
Clamp DIN 32676, DN 1- 1/2"
Binder 723
Clamp DIN 32676, DN 1- 1/2"
Buccaneer
Clamp DIN 32676, DN 1- 1/2"
Кабельный ввод
Clamp DIN 32676, DN 1- 1/2"
DIN 43650 A
Clamp DIN 32676, DN 1- 1/2"
M12x1 угловой
Clamp DIN 32676, DN 1- 1/2"
M12x1 прямой
Clamp DIN 32676, DN 1- 1/2"
Кабельный ввод из нерж. стали
Clamp DIN 32676, DN 2"
Binder 723
Clamp DIN 32676, DN 2"
Buccaneer
Clamp DIN 32676, DN 2"
Кабельный ввод
Clamp DIN 32676, DN 2"
DIN 43650 A
Clamp DIN 32676, DN 2"
M12x1 угловой
Clamp DIN 32676, DN 2"
M12x1 прямой
Clamp DIN 32676, DN 2"
Кабельный ввод из нерж. стали
Clamp DN 1"
Кабельный ввод
Clamp DN 1"
DIN 43650 A
Clamp DN 1"
M12x1 угловой
Clamp DN 1"
M12x1 прямой
Clamp DN 1"
Кабельный ввод из нерж. стали
Clamp DN 1"
Кабельный ввод M20x1,5
Clamp DN 1"
Кабельный ввод M20x1,5
Clamp DN 1"
M12x1 угловой
Clamp DN 1"
M12x1 угловой
Clamp DN 1"
M12x1 прямой
Clamp DN 1"
Кабельный ввод M20x1,5
Clamp DN 1"
Кабельный ввод M20x1,5
Clamp DN 1- 1/2"
Binder 723
Clamp DN 1- 1/2"
Buccaneer
Clamp DN 1- 1/2"
Кабельный ввод
Clamp DN 1- 1/2"
DIN 43650 A
Clamp DN 1- 1/2"
M12x1 угловой
Clamp DN 1- 1/2"
M12x1 прямой
Clamp DN 1- 1/2"
Кабельный ввод из нерж. стали
Clamp DN 1- 1/2"
Кабельный ввод M20x1,5
Clamp DN 1- 1/2"
Кабельный ввод M20x1,5
Clamp DN 1- 1/2"
M12x1 угловой
Clamp DN 1- 1/2"
M12x1 угловой
Clamp DN 1- 1/2"
M12x1 прямой
Clamp DN 1- 1/2"
M12x1 прямой
Clamp DN 1- 1/2"
Кабельный ввод M20x1,5
Clamp DN 1- 1/2"
Кабельный ввод M20x1,5
Clamp DN 1- 1/2"
M12x1 угловой
Clamp DN 2"
Кабельный ввод
Clamp DN 2"
DIN 43650 A
Clamp DN 2"
M12x1 угловой
Clamp DN 2"
M12x1 прямой
Clamp DN 2"
Кабельный ввод из нерж. стали
Clamp DN 2"
Кабельный ввод M20x1,5
Clamp DN 2"
Кабельный ввод M20x1,5
Clamp DN 2"
M12x1 угловой
Clamp DN 2"
M12x1 угловой
Clamp DN 2"
M12x1 прямой
Clamp DN 2"
Кабельный ввод M20x1,5
Clamp DN 2"
Кабельный ввод M20x1,5

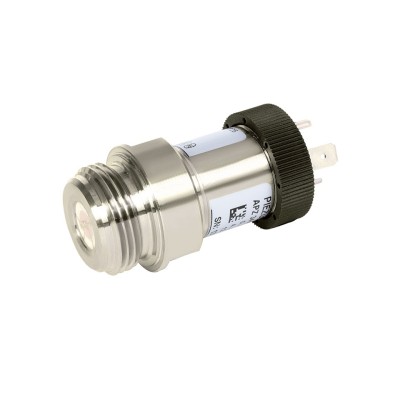

G 1" усиленная торцевая мембрана
Binder 723
G 1" усиленная торцевая мембрана
Buccaneer
G 1" усиленная торцевая мембрана
Кабельный ввод
G 1" усиленная торцевая мембрана
DIN 43650 A
G 1" усиленная торцевая мембрана
M12x1 угловой
G 1" усиленная торцевая мембрана
M12x1 прямой
G 1" усиленная торцевая мембрана
Binder 723
G 1" усиленная торцевая мембрана
Buccaneer
G 1" усиленная торцевая мембрана
Кабельный ввод
G 1" усиленная торцевая мембрана
DIN 43650 A
G 1" усиленная торцевая мембрана
M12x1 угловой
G 1" усиленная торцевая мембрана
M12x1 прямой
G 1" усиленная торцевая мембрана
Кабельный ввод из нерж. стали
G 1" усиленная торцевая мембрана
Кабельный ввод из нерж. стали
G 1" усиленная торцевая мембрана
Кабельный ввод M20x1,5
G 1" усиленная торцевая мембрана
Кабельный ввод M20x1,5
G 1" усиленная торцевая мембрана
M12x1 угловой
G 1" усиленная торцевая мембрана
M12x1 угловой
G 1" усиленная торцевая мембрана
M12x1 прямой
G 1" усиленная торцевая мембрана
M12x1 прямой
G 1" усиленная торцевая мембрана
Кабельный ввод M20x1,5
G 1" усиленная торцевая мембрана
Кабельный ввод M20x1,5
G 1" усиленная торцевая мембрана
M12x1 угловой
G 1" усиленная торцевая мембрана
M12x1 угловой
G 1" усиленная торцевая мембрана
M12x1 прямой
G 1" усиленная торцевая мембрана
M12x1 прямой
Молочная гайка DIN 11851, DN 25
Binder 723
Молочная гайка DIN 11851, DN 25
Buccaneer
Молочная гайка DIN 11851, DN 25
Кабельный ввод
Молочная гайка DIN 11851, DN 25
DIN 43650 A
Молочная гайка DIN 11851, DN 25
M12x1 угловой
Молочная гайка DIN 11851, DN 25
M12x1 прямой
Молочная гайка DIN 11851, DN 25
Binder 723
Молочная гайка DIN 11851, DN 25
Buccaneer
Молочная гайка DIN 11851, DN 25
Кабельный ввод
Молочная гайка DIN 11851, DN 25
DIN 43650 A
Молочная гайка DIN 11851, DN 25
M12x1 угловой
Молочная гайка DIN 11851, DN 25
M12x1 прямой
Молочная гайка DIN 11851, DN 25
Кабельный ввод из нерж. стали
Молочная гайка DIN 11851, DN 25
Кабельный ввод из нерж. стали
Молочная гайка DIN 11851, DN 25
Кабельный ввод M20x1,5
Молочная гайка DIN 11851, DN 25
Кабельный ввод M20x1,5
Молочная гайка DIN 11851, DN 25
M12x1 угловой
Молочная гайка DIN 11851, DN 25
M12x1 угловой
Молочная гайка DIN 11851, DN 25
M12x1 прямой
Молочная гайка DIN 11851, DN 25
M12x1 прямой
Молочная гайка DIN 11851, DN 25
Кабельный ввод M20x1,5
Молочная гайка DIN 11851, DN 25
Кабельный ввод M20x1,5
Молочная гайка DIN 11851, DN 25
M12x1 угловой
Молочная гайка DIN 11851, DN 25
M12x1 угловой
Молочная гайка DIN 11851, DN 25
M12x1 прямой
Молочная гайка DIN 11851, DN 25
M12x1 прямой
Молочная гайка DIN 11851, DN 40
Binder 723
Молочная гайка DIN 11851, DN 40
Buccaneer
Молочная гайка DIN 11851, DN 40
Кабельный ввод
Молочная гайка DIN 11851, DN 40
DIN 43650 A
Молочная гайка DIN 11851, DN 40
M12x1 угловой
Молочная гайка DIN 11851, DN 40
M12x1 прямой
Молочная гайка DIN 11851, DN 40
Binder 723
Молочная гайка DIN 11851, DN 40
Buccaneer
Молочная гайка DIN 11851, DN 40
Кабельный ввод
Молочная гайка DIN 11851, DN 40
DIN 43650 A
Молочная гайка DIN 11851, DN 40
M12x1 угловой
Молочная гайка DIN 11851, DN 40
M12x1 прямой
Молочная гайка DIN 11851, DN 40
Кабельный ввод из нерж. стали
Молочная гайка DIN 11851, DN 40
Кабельный ввод из нерж. стали
Молочная гайка DIN 11851, DN 40
Кабельный ввод M20x1,5
Молочная гайка DIN 11851, DN 40
Кабельный ввод M20x1,5
Молочная гайка DIN 11851, DN 40
M12x1 угловой
Молочная гайка DIN 11851, DN 40
M12x1 угловой
Молочная гайка DIN 11851, DN 40
M12x1 прямой
Молочная гайка DIN 11851, DN 40
M12x1 прямой
Молочная гайка DIN 11851, DN 40
Кабельный ввод M20x1,5
Молочная гайка DIN 11851, DN 40
Кабельный ввод M20x1,5
Молочная гайка DIN 11851, DN 40
M12x1 угловой
Молочная гайка DIN 11851, DN 40
M12x1 угловой
Молочная гайка DIN 11851, DN 40
M12x1 прямой
Молочная гайка DIN 11851, DN 40
M12x1 прямой
Молочная гайка DIN 11851, DN 50
Binder 723
Молочная гайка DIN 11851, DN 50
Buccaneer
Молочная гайка DIN 11851, DN 50
Кабельный ввод
Молочная гайка DIN 11851, DN 50
DIN 43650 A
Молочная гайка DIN 11851, DN 50
M12x1 угловой
Молочная гайка DIN 11851, DN 50
M12x1 прямой
Молочная гайка DIN 11851, DN 50
Binder 723
Молочная гайка DIN 11851, DN 50
Buccaneer
Молочная гайка DIN 11851, DN 50
Кабельный ввод
Молочная гайка DIN 11851, DN 50
DIN 43650 A
Молочная гайка DIN 11851, DN 50
M12x1 угловой
Молочная гайка DIN 11851, DN 50
M12x1 прямой
Молочная гайка DIN 11851, DN 50
Кабельный ввод из нерж. стали
Молочная гайка DIN 11851, DN 50
Кабельный ввод из нерж. стали
Молочная гайка DIN 11851, DN 50
Кабельный ввод M20x1,5
Молочная гайка DIN 11851, DN 50
Кабельный ввод M20x1,5
Молочная гайка DIN 11851, DN 50
M12x1 угловой
Молочная гайка DIN 11851, DN 50
M12x1 угловой
Молочная гайка DIN 11851, DN 50
M12x1 прямой
Молочная гайка DIN 11851, DN 50
M12x1 прямой
Молочная гайка DIN 11851, DN 50
Кабельный ввод M20x1,5
Молочная гайка DIN 11851, DN 50
Кабельный ввод M20x1,5
Молочная гайка DIN 11851, DN 50
M12x1 угловой
Молочная гайка DIN 11851, DN 50
M12x1 угловой
Молочная гайка DIN 11851, DN 50
M12x1 прямой
Молочная гайка DIN 11851, DN 50
M12x1 прямой
