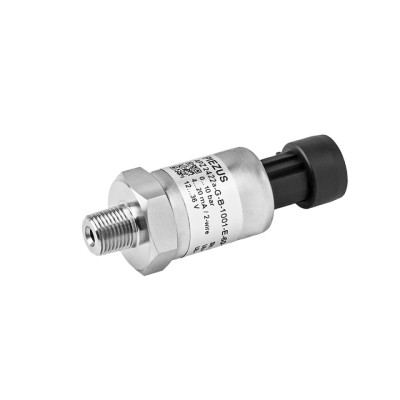

APZ 2422 a

Малогабаритный датчик давления OEM серии

Характеристики

Диапазоны давления: от 0...6 бар до 0...600 бар
Измеряемое давление: избыточное
Основная погрешность: ±0,5%, ±1% ДИ
Выходной сигнал: 4...20 мА / 2-пров.
Сенсор: кремниевый тензорезистивный
Механическое присоединение: G1/4″; 1/4″ NPT; 1/8″ NPT; 7/16″-20 UNF и другие
Электрическое присоединение: Packard Metri-Pack; DIN 43650C; AMP-Superseal 1,5; кабельный ввод
Температура измеряемой среды: -40...+125 °C
Температура окружающей среды: -40...+85 °C

Описание

Датчик давления APZ 2422а OEM серии общепромышленного применения на основе кремниевого тензоризистивного сенсора с металлической мембраной и погрешностью ≤0,5% от диапазона измерений. Изготавливается с возможностью корректировки нулевого значения. Для корректировки нулевого значения используется конфигуратор ZCON 100 (поставляется отдельно).

Конфигуратор кода заказа

Код заказа:

  • -DZ 10
    DZ 10
    Демпфер гидроударов
    до 700 бар
    до +95 °C
    нержавеющая сталь
  • -ZCON 100
    ZCON 100
    -ZCON 100
    Конфигуратор датчиков давления
    4...20 мА
    IP40
    250 г
  • -PZ 1024
    PZ 1024
    Стабилизированный блок питания
    24 В; 10 Вт
    монтаж на DIN-рейку
    компактный
  • -ANZ 300
    ANZ 300
    Индикатор с релейными выходами
    2 релейных выхода
    4...20 мA
    2-проводный
Механическое присоединение
Электрическое присоединение
Файл 3D модели
G 1/4" DIN 3852
AMP superseal 3-pin
APZ2422a_G1'4DIN_AMP.step
G 1/4" DIN 3852
Кабельный ввод с кабелем (длина по запросу)
APZ2422a_G1'4DIN_CableGland#2.step
G 1/4" DIN 3852
DIN 43650 C
APZ2422a_G1'4DIN_DIN43650C.step
G 1/4" DIN 3852
Packard
APZ2422a_G1'4DIN_Packard.step
G 1/4" EN 837
AMP superseal 3-pin
APZ2422a_G1'4EN_AMP.step
G 1/4" EN 837
Кабельный ввод с кабелем (длина по запросу)
APZ2422a_G1'4EN_CableGland#2.step
G 1/4" EN 837
DIN 43650 C
APZ2422a_G1'4EN_DIN43650C.step
G 1/4" EN 837
Packard
APZ2422a_G1'4EN_Packard.step
G 1/8" DIN 3852
AMP superseal 3-pin
APZ2422a_G1'8DIN_AMP.step
G 1/8" DIN 3852
Кабельный ввод с кабелем (длина по запросу)
APZ2422a_G1'8DIN_CableGland#2.step
G 1/8" DIN 3852
DIN 43650 C
APZ2422a_G1'8DIN_DIN43650C.step
G 1/8" DIN 3852
Packard
APZ2422a_G1'8DIN_Packard.step
M12x1 DIN 3852
AMP superseal 3-pin
APZ2422a_M12x1DIN_AMP.step
M12x1 DIN 3852
Кабельный ввод с кабелем (длина по запросу)
APZ2422a_M12x1DIN_CableGland#2.step
M12x1 DIN 3852
DIN 43650 C
APZ2422a_M12x1DIN_DIN43650C.step
M12x1 DIN 3852
Packard
APZ2422a_M12x1DIN_Packard.step
M14x1,5 DIN 3852
AMP superseal 3-pin
APZ2422a_M14x1,5DIN_AMP.step
M14x1,5 DIN 3852
Кабельный ввод с кабелем (длина по запросу)
APZ2422a_M14x1,5DIN_CableGland#2.step
M14x1,5 DIN 3852
DIN 43650 C
APZ2422a_M14x1,5DIN_DIN43650C.step
M14x1,5 DIN 3852
Packard
APZ2422a_M14x1,5DIN_Packard.step
1/8" NPT
AMP superseal 3-pin
APZ2422a_1'8NPT_AMP.step
1/8" NPT
Кабельный ввод с кабелем (длина по запросу)
APZ2422a_1'8NPT_CableGland#2.step
1/8" NPT
DIN 43650 C
APZ2422a_1'8NPT_DIN43650C.step
1/8" NPT
Packard
APZ2422a_1'8NPT_Packard.step
7/16"-20 UNF
AMP superseal 3-pin
APZ2422a_7'16-20UNF_AMP.step
7/16"-20 UNF
Кабельный ввод с кабелем (длина по запросу)
APZ2422a_7'16-20UNF_CableGland#2.step
7/16"-20 UNF
DIN 43650 C
APZ2422a_7'16-20UNF_DIN43650C.step
7/16"-20 UNF
Packard
APZ2422a_7'16-20UNF_Packard.step
1/4" NPT
AMP superseal 3-pin
APZ2422a_1'4NPT_AMP.step
1/4" NPT
Кабельный ввод с кабелем (длина по запросу)
APZ2422a_1'4NPT_CableGland#2.step
1/4" NPT
DIN 43650 C
APZ2422a_1'4NPT_DIN43650C.step
1/4" NPT
Packard
APZ2422a_1'4NPT_Packard.step
    Возможно вас заинтересует
    • -APZ 2412
      APZ 2412
      Бюджетный
      многодиапазонный
      датчик давления OEM серии
      0...400 бар
      избыточное
      0,5% ДИ
      компактный корпус
    • -APZ 2422
      APZ 2422
      Бюджетный многодиапазонный
      датчик давления
      OEM серии
      0...600 бар
      избыточное
      0,5% ДИ
      компактный корпус
    • -APZ 3420

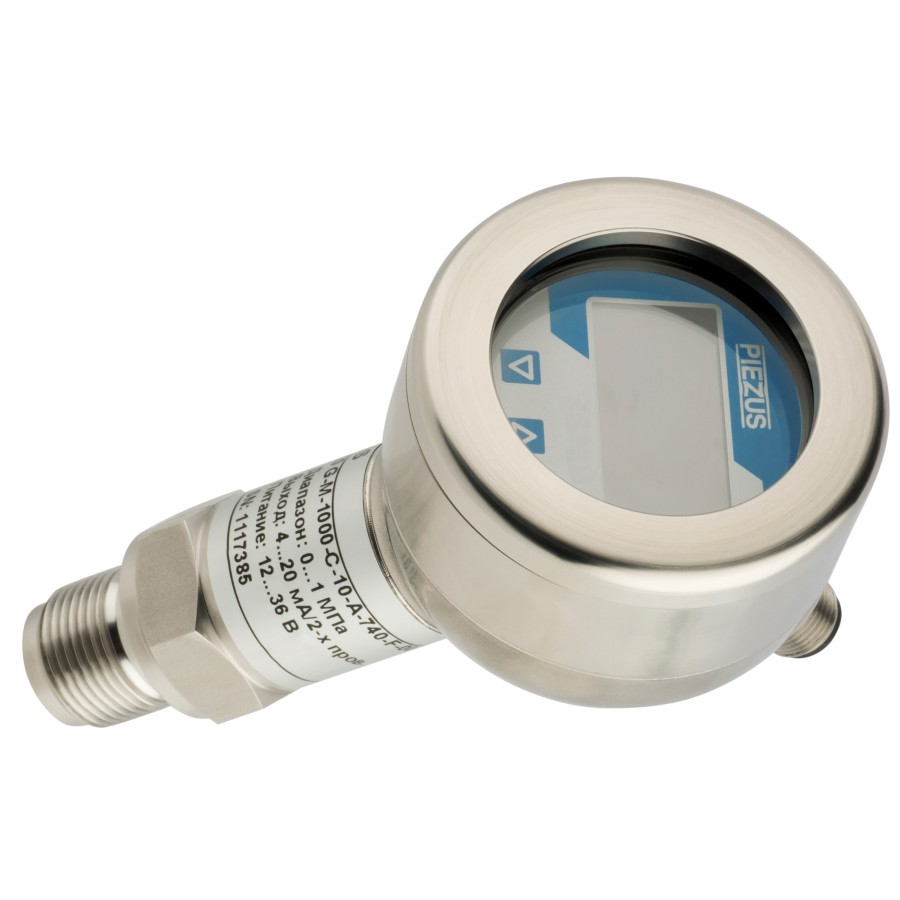

      APZ 3420
