Защита кабеля погружного гидростатического датчика уровня от попадания влаги

ПРОЦЕСС

Одной из задач автоматизации технологических процессов в промышленности является измерение уровня жидкости в различных емкостях и резервуарах. Погружные гидростатические датчики - одно из самых распространенных решений для таких задач. Датчик измеряет избыточное давление, создаваемое столбом жидкости, относительно атмосферного давления. Уровень атмосферного давления постоянно колеблется, поэтому для проведения корректных измерений датчик должен постоянно учитывать эти колебания. Связь датчика с атмосферой происходит при помощи специального кабеля, внутри которого, вместе с проводами, проложена атмосферная трубка. Трубка обеспечивает подачу атмосферного давления к сенсору датчика.

ЗАДАЧА

Работа погружных датчиков связана с полным погружением их в измеряемую среду. При этом конец кабеля датчика обязательно должен быть выведен из измеряемой среды в атмосферу. Конец кабеля подвергается воздействию брызг воды, дождя и конденсата. Это происходит во время эксплуатации, монтажа и технического обслуживания датчика. Таким образом, в атмосферную трубку может попадать не только воздух, но и влага, которая может привести к некорректным показаниям, а в худшем случае к повреждению электронных компонентов и выходу из строя датчиков.

РЕШЕНИЕ

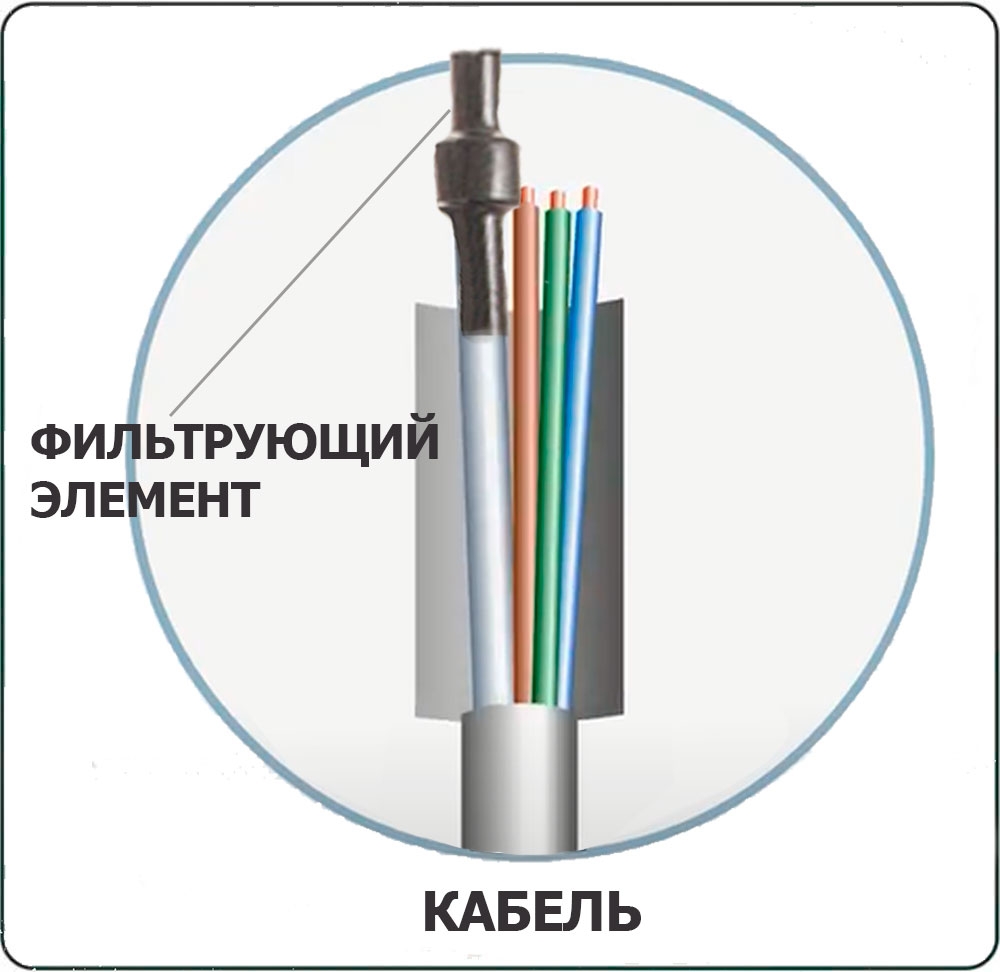

Дополнительную защиту от проникновения влаги через вентиляционную трубу обеспечивает установка воздухопроницаемого, но водонепроницаемого фильтрующего элемента на конце атмосферной трубки (поставляется совместно с датчиком).

При укорачивании кабеля в месте установки важно не забывать снять и установить на обрезанный край атмосферной трубки фильтр элемент.

Однако, из-за молекулярной диффузии и капиллярных эффектов гарантировать стопроцентную защиту в течение всего срока службы погружного датчика давления нельзя. Поэтому в качестве дополнительной пассивной защиты рекомендуется применять клеммную коробку с степенью защиты не менее IP 65. Клеммная коробка устанавливается вблизи места установки уровнемера и позволяет перейти на поверхности от специализированного кабеля датчика к обычному. При этом ретранслируются электрические сигналы и обеспечивается защита от скачков напряжений и молниезащита. Атмосферное давление подается в атмосферную трубку кабеля через специальный воздушный фильтр корпуса коробки.
